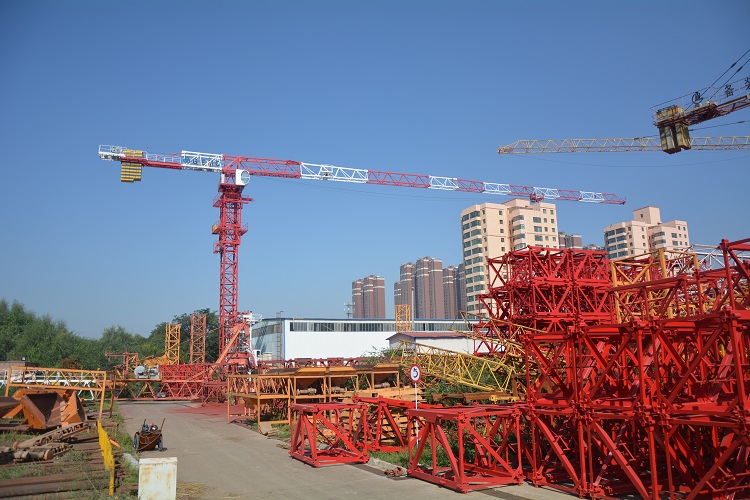

QTZ400(TC7050)塔式起重機

內容：

QTZ400塔式起重機，是甘肅建投裝備制造有限公司按JG/T5037-1993《塔式起重機分類》標準設計的新型塔式起重機。

TZ400塔機為水平起重臂，小車變幅，上回轉自升式多用途變頻塔機。

該機的特色有：

1.性能參數及技術指標國內領先，達到當今國際先進水平，最大工作幅度70m，起升高度二倍率可達275m，四倍率可達180m。最大起重量為25噸。

2.整機外型為國際流行式，非常美觀，深受?chē)?guó)內外用戶的喜愛。

3.工作方式多，適用范圍廣。該機有基礎固定，外墻附著等工作方式，適用各種不同的施工對象。支腿固定獨立式起升高度為73m，附著式是在獨立式的

基礎

上，增加塔身標準節和附著裝置即可實現。

4.起升機構、變幅機構、回轉機構采用當今國際上先進可靠的變頻無級調速方案，工作更加平穩可靠。

5.為了便于運輸，塔身采用片式結構。電器控制系統采用專業電器廠引進國外先進技術生產的電器元件，壽命比國產元件長3～4倍，故障少，維修簡單，

工作

可靠。

6.各種安全裝置齊備，且為機械式或機電一體化產品，適應于惡劣的施工環境，能確保塔機工作可靠。

7.設計在堅持切實符合國情，確保安全可靠原則的同時，盡可能的吸收采用國內外成熟可靠的先進技術，來提高整機的技術水平，采用成熟可靠的先進技術有

：

1）引進國外先進技術并國產化了的重量限制器、力矩限制器、高度限位器、幅度限位器、回轉限位器、回轉、變幅機構的制動器等安全裝置。

2）小車防斷繩裝置（防溜車）和防斷軸裝置；

3）起升機構排繩系統；

4）

牽引繩張緊系統；

5）頂升防脫裝置；

6）剛性雙拉桿懸掛大幅度起重臂，起重臂剛度好，自重輕，斷面小，風阻小，外形美觀，長度有幾種變化，滿足不同施工需要；

7）司機室獨立外置，視野好，內部空間大，給操作者創造良好的工作環境；

8）司機用先進的聯動臺操縱各機構動作，操作容易，維修簡單。

8.設計完全符合或優于有關國家標準。

由于該機具有以上特點，因而它適用于高層或超高層民用建筑、橋梁水利工程、大跨度工業廠房、大型體育場以及采用滑模法施工的高大煙囪及筒倉等大

型建

筑工程中。

二、技術性能參數表
